Demontaż Poduszki Powietrznej Kierowcy/Pasażera

Postprzez slavwek.ie » 7 lis 2009, o 14:20

UWAGA! Przed demontażem poduszki powietrznej nalezy odpiąć zasilania z Akumulatora !!

PASAŻER:


1. odkręcasz półkę/schowek pod poduszką (5srubek)

2. wykręcasz 3 wkręty mocujące poduchę do deski rozdzielczej (klucz nr 8)

3. poduszka trzyma się na na 2 bolcach u góry, więc trzeba ją dołem odciagnąć i wychodzi do dołu.

4. trzeba ją wypiąć z wiązki, która jest podczepiona pod deską rozdzielczą, bezpośrednio za poduszką.


Ostatnio edytowano 7 lis 2009, o 18:04 przez slavwek.ie, łącznie edytowano 5 razy
Voice Kraft - postaw na jakość!

Volkswagen Klub Polska #157

.
Avatar użytkownika
slavwek.ie
Moderator Globalny

Posty: 1251
Dołączył(a): 10 paź 2009, o 18:36
Lokalizacja: P-ce

Demontaż Poduszki Powietrznej Kierowcy/Pasażera



Postprzez K@mil » 7 lis 2009, o 14:43

Kierowca:


UWAGA Rozpoczynamy od odłączenia akumulatora - zapobiegnie to przypadkowemu odpaleniu poduszki podczas rozłączania.

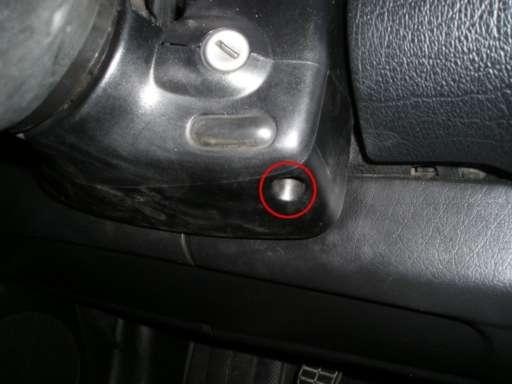

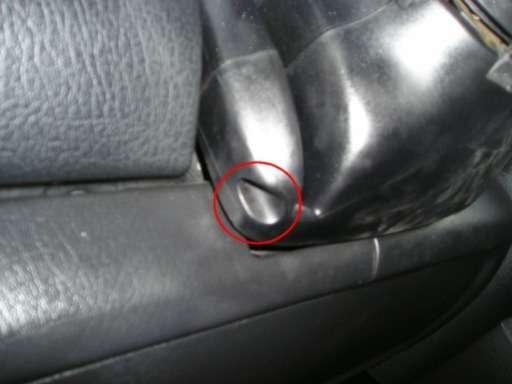

1) Zdejmujemy następnie dolną część obudowy kierownicy wykręcając dwa wkręty (zdjęcia poniżej).


<

<

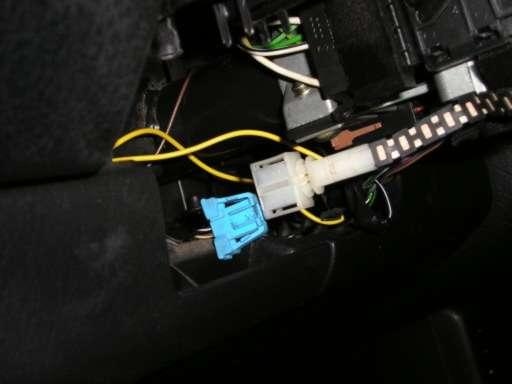

2) Po zdjęciu obudowy po lewej stronie znajdziemy wtyczkę poduszki powietrznej, którą rozłączamy (zdjęcie poniżej)


<



3) Odkręcamy następnie poduszkę powietrzna - dwa wkręty po obu stronach tylnej części kierownicy - klucz imbusowy (zdjęcia poniżej).

Obrazek

Obrazek

4) Po wykręceniu wkrętów odchylamy poduszkę uzyskując dostęp do wtyczki łączącej ją z taśmą zwijacza (zdjęcie poniżej - zaznaczenie kolorem niebieskim), odpinamy ją.

Obrazek
