Witam
Nie dawno kupiłem Golfa Cl 1.9 TDi 90 KM 1996 Rok

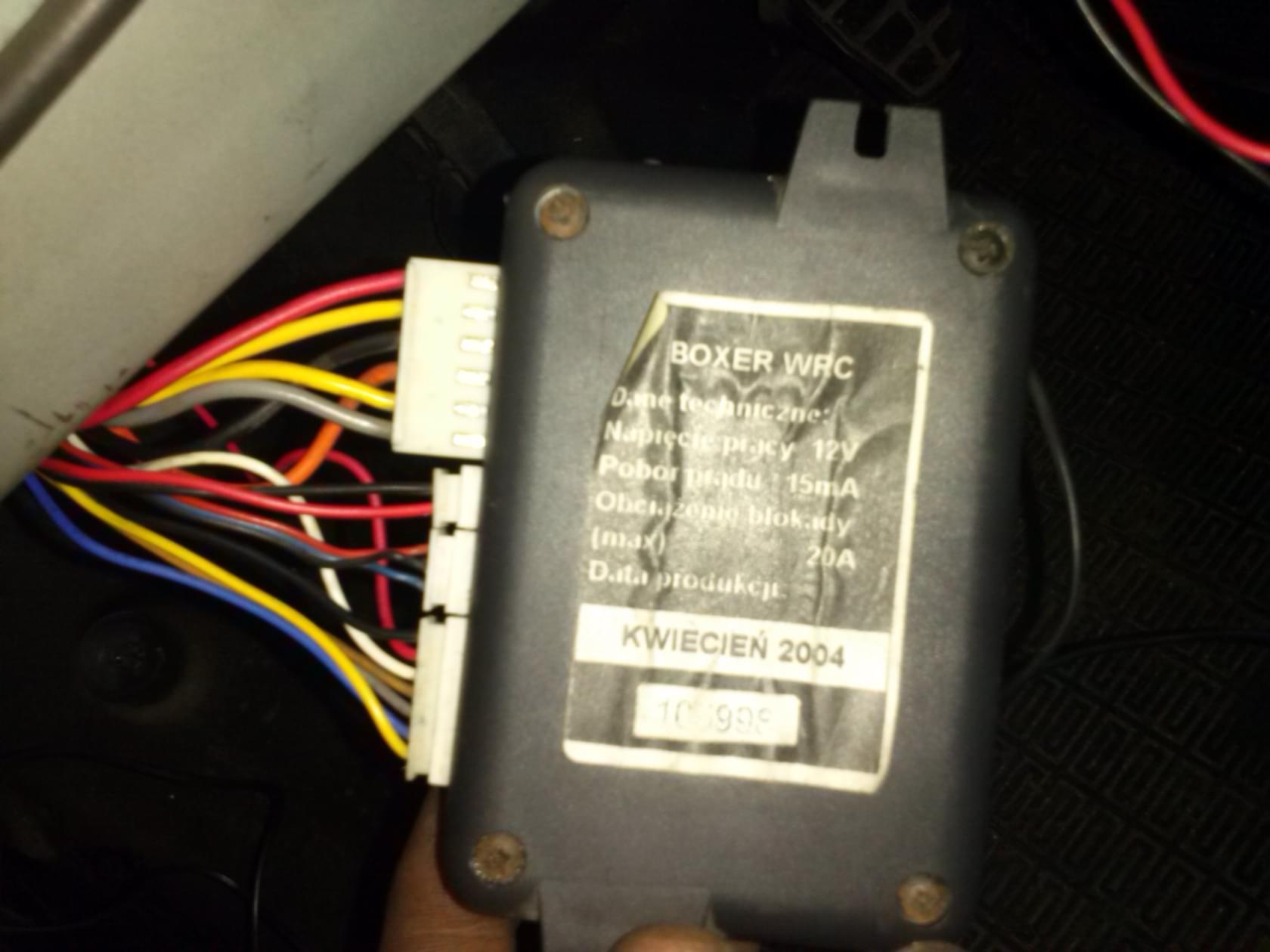

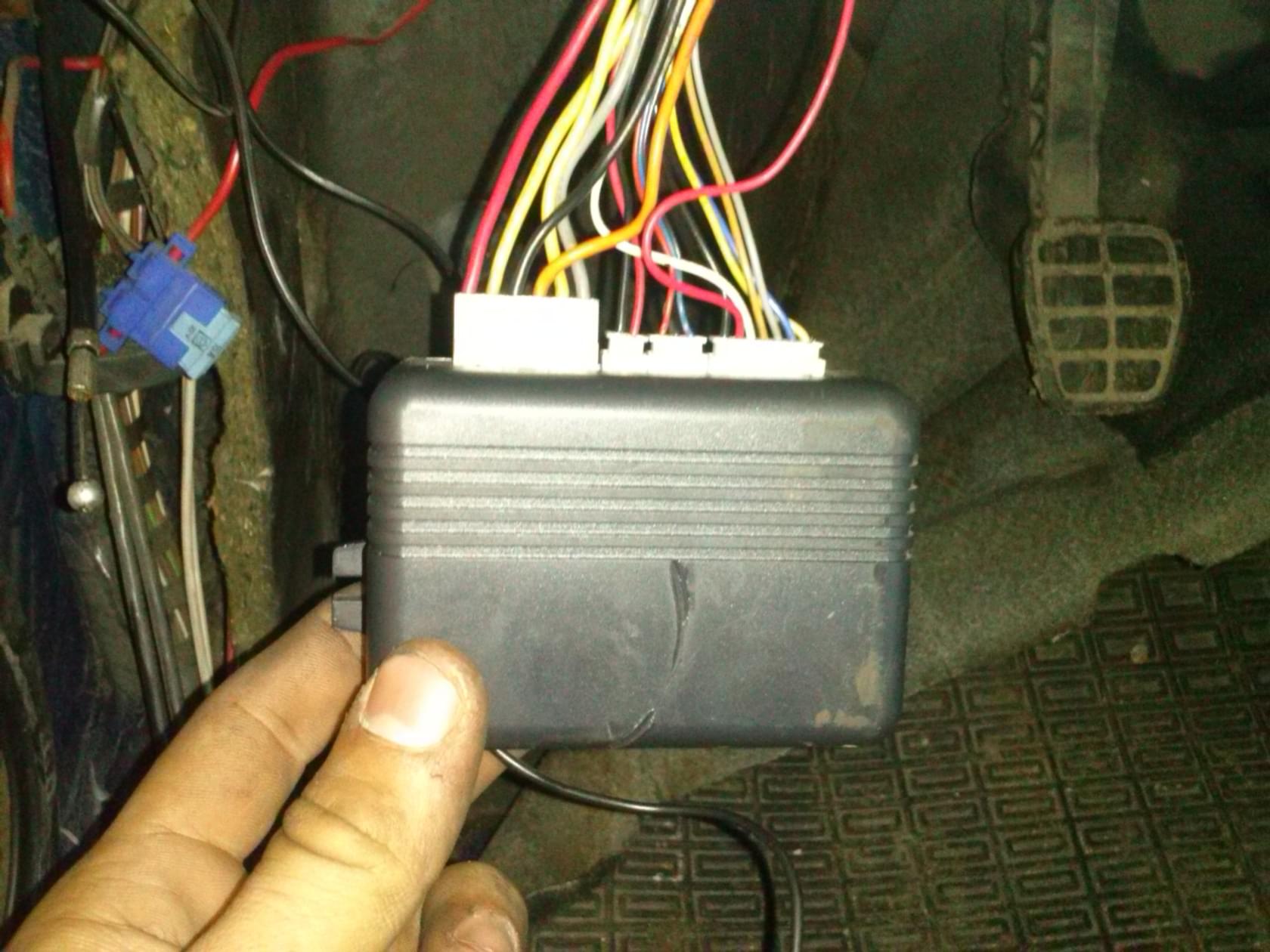

Znalazlem coś takiego :

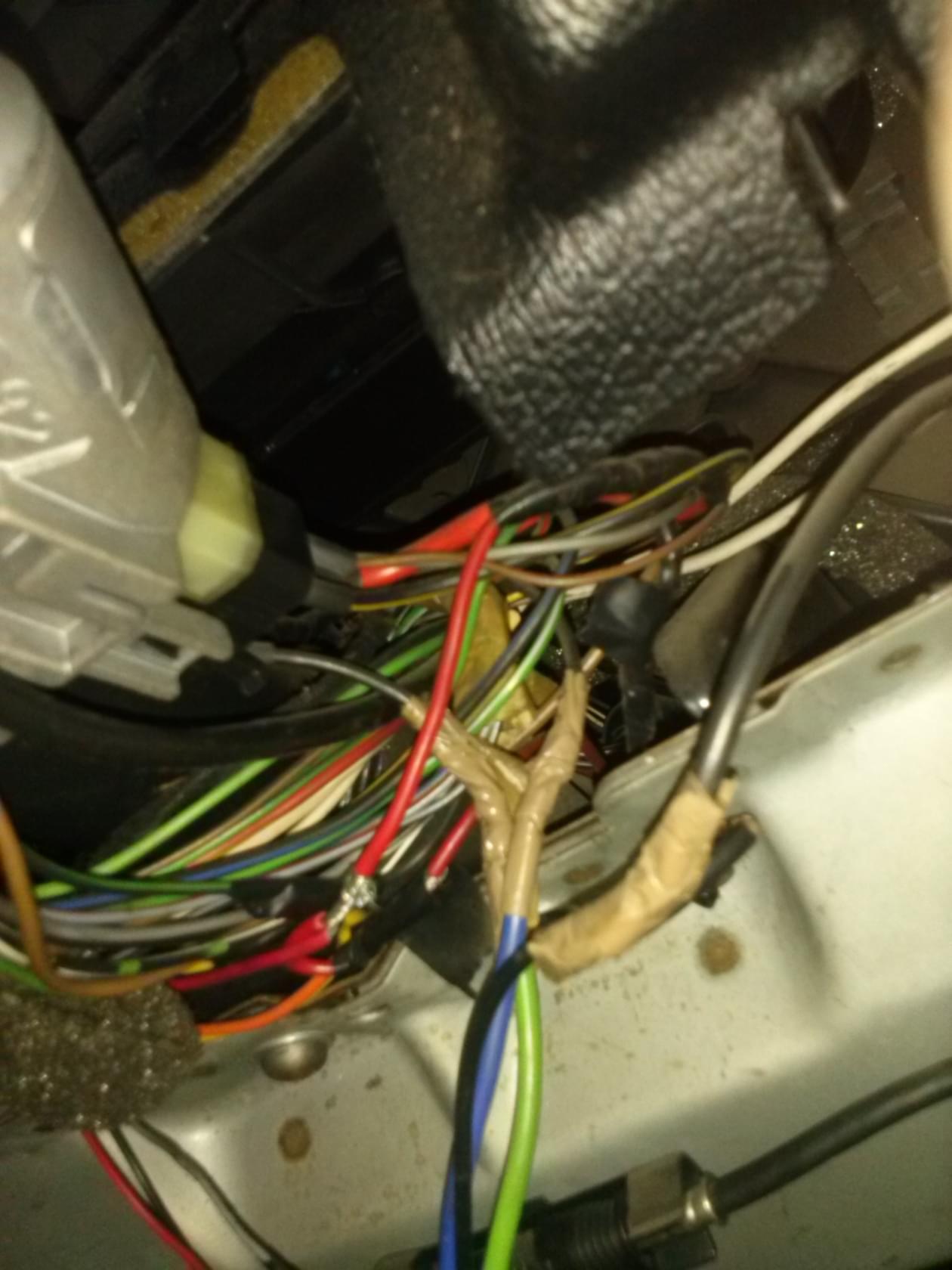

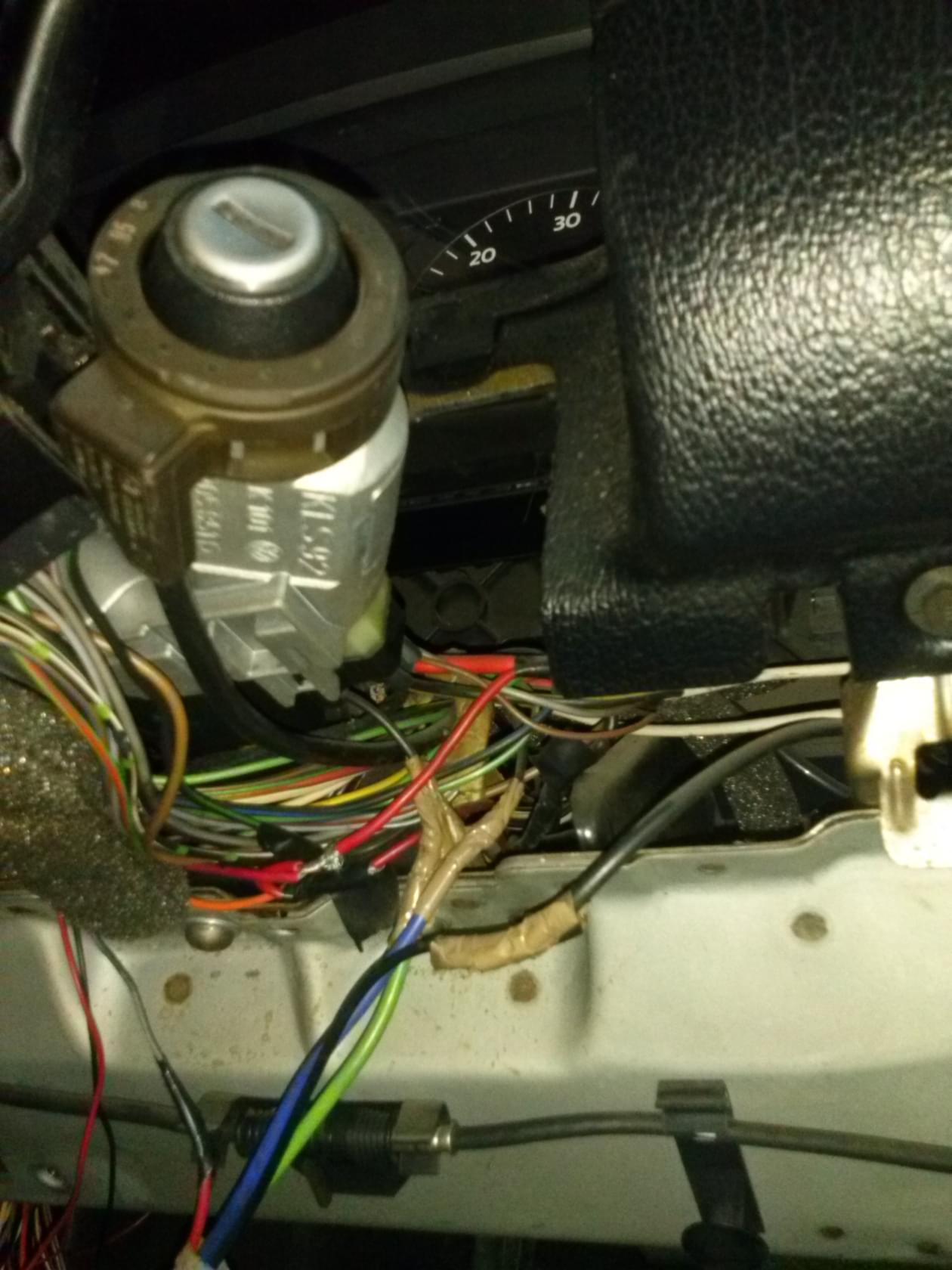

a tak to jest podłączone..:




nie mam do tego auta żadnego pilota..
Nie wiem czy to działa prawidłowo..

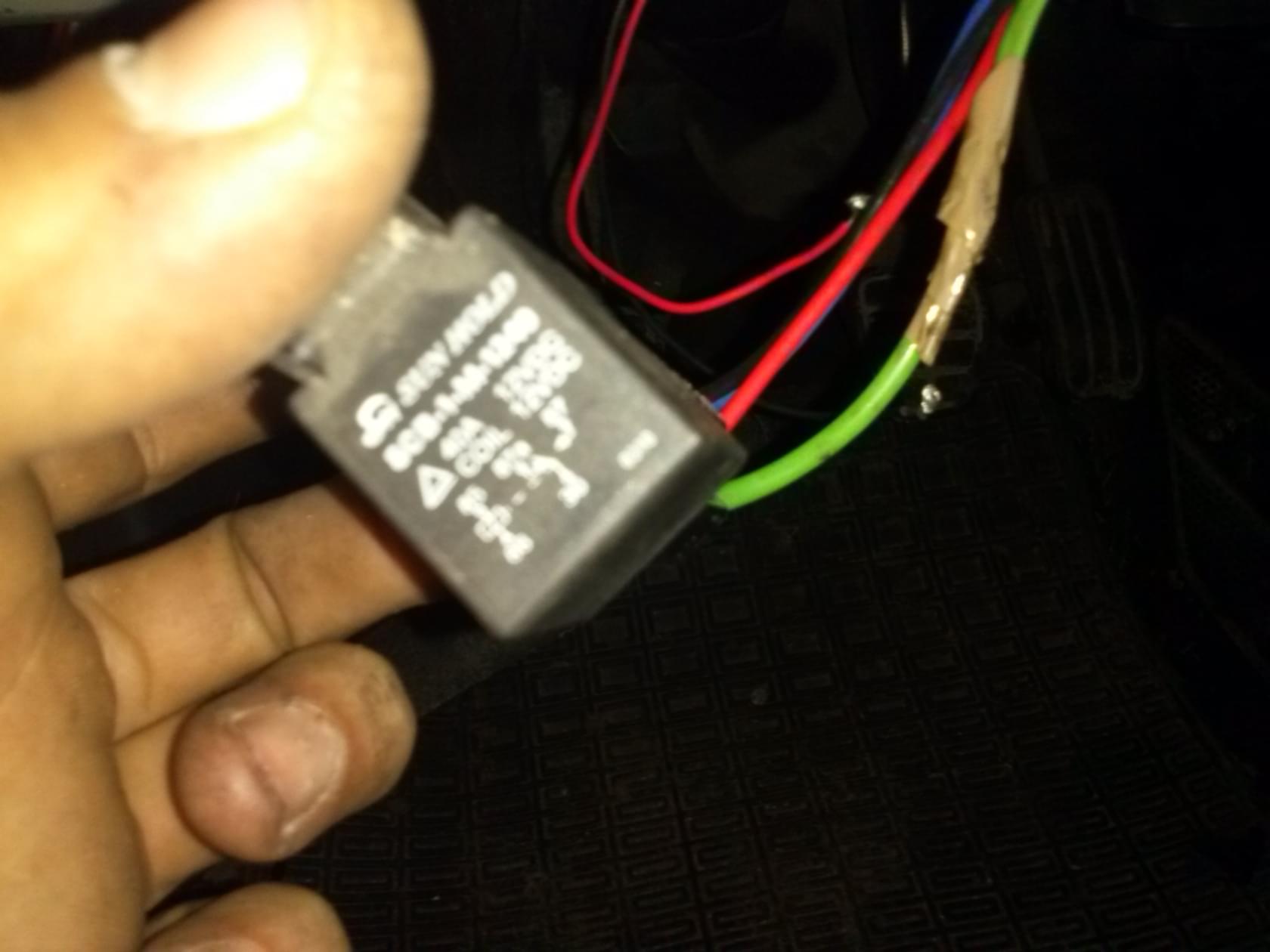

Jest jeszcze przekaźnik:

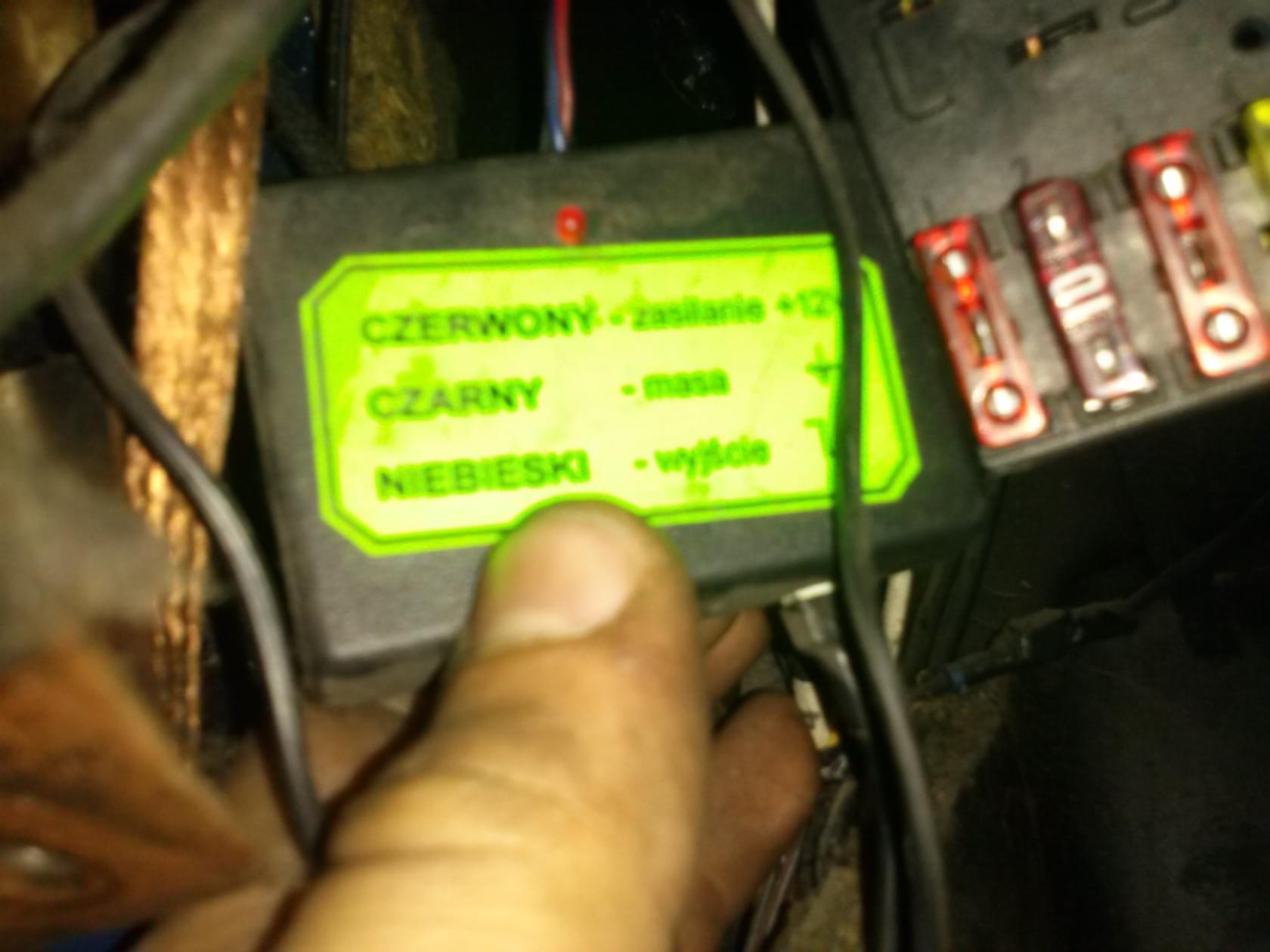

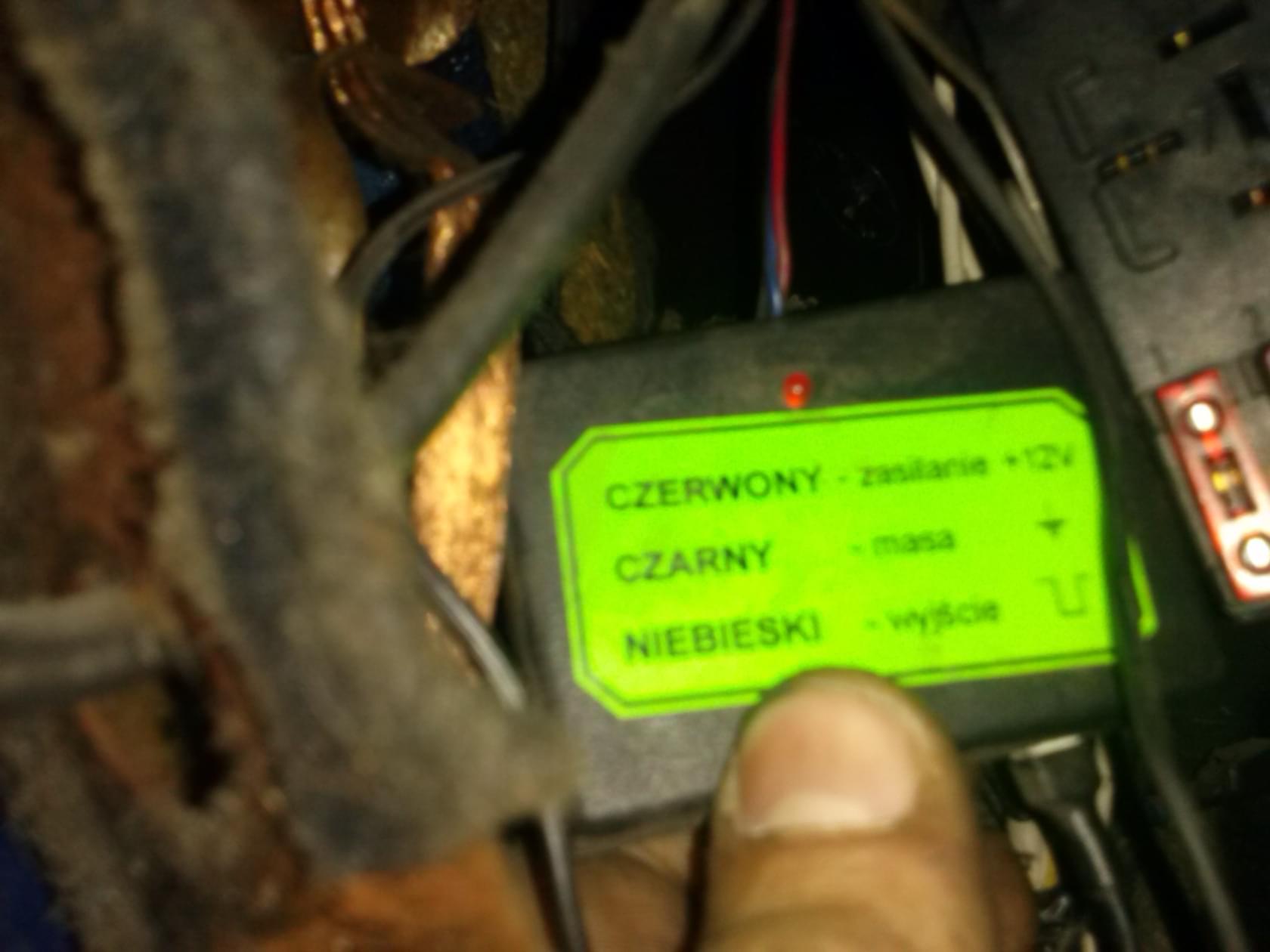

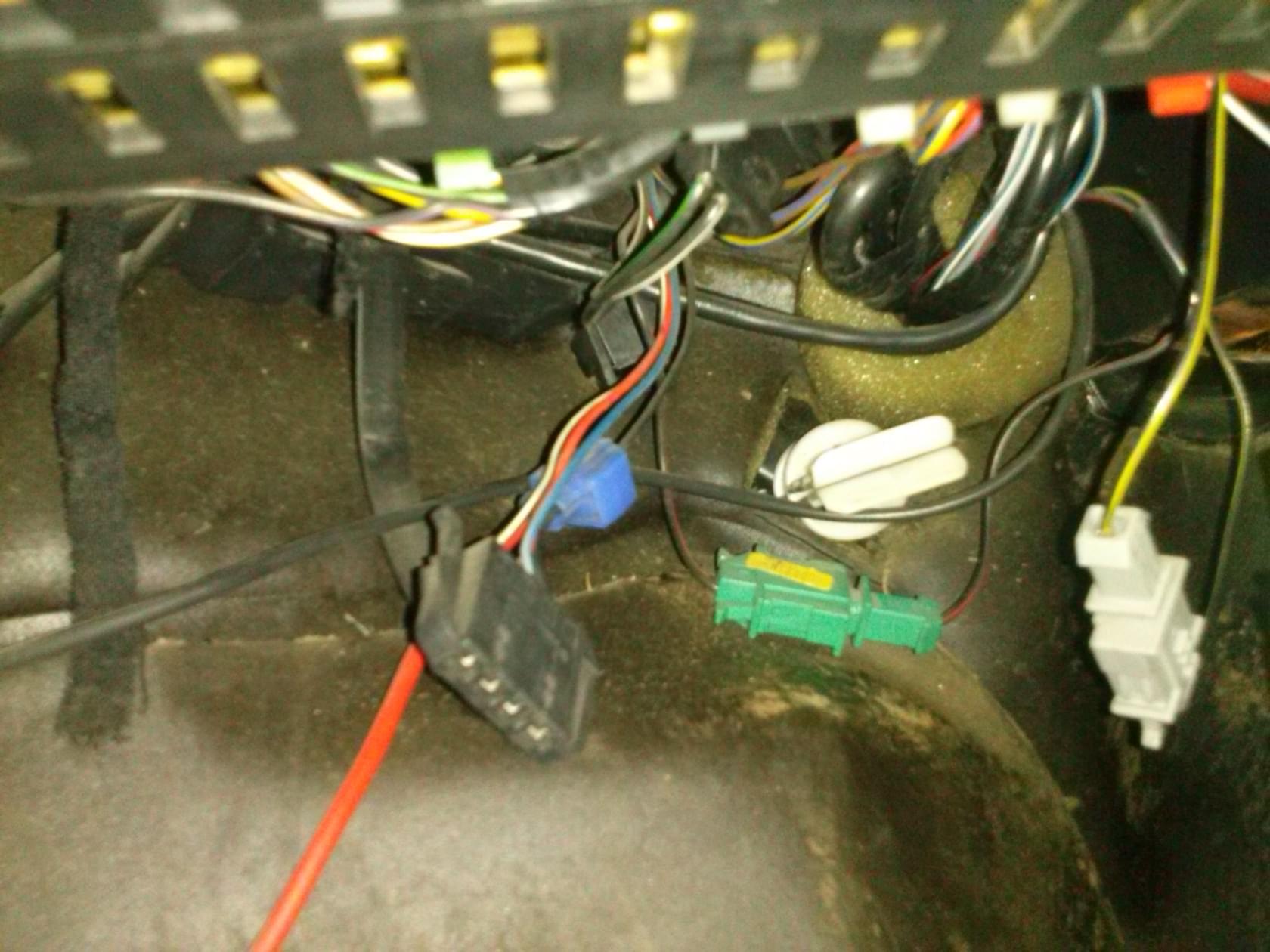

Do tego jest takie coś:




Co to jest ?
Powiem tylko tyle że dioda nie świeci

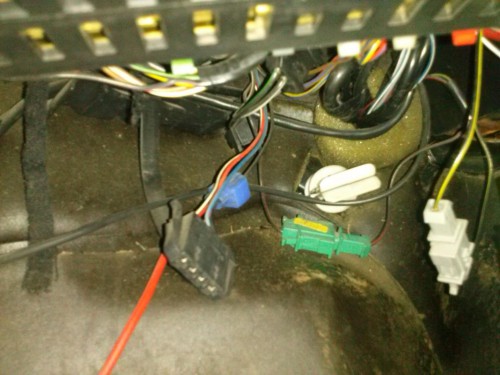

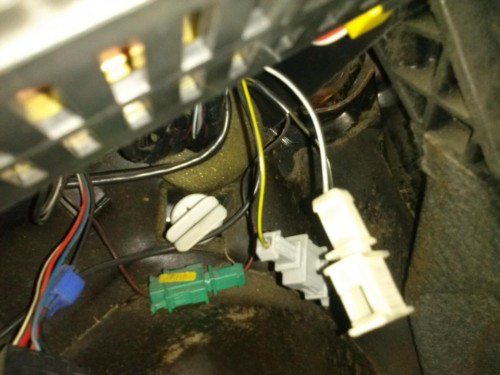

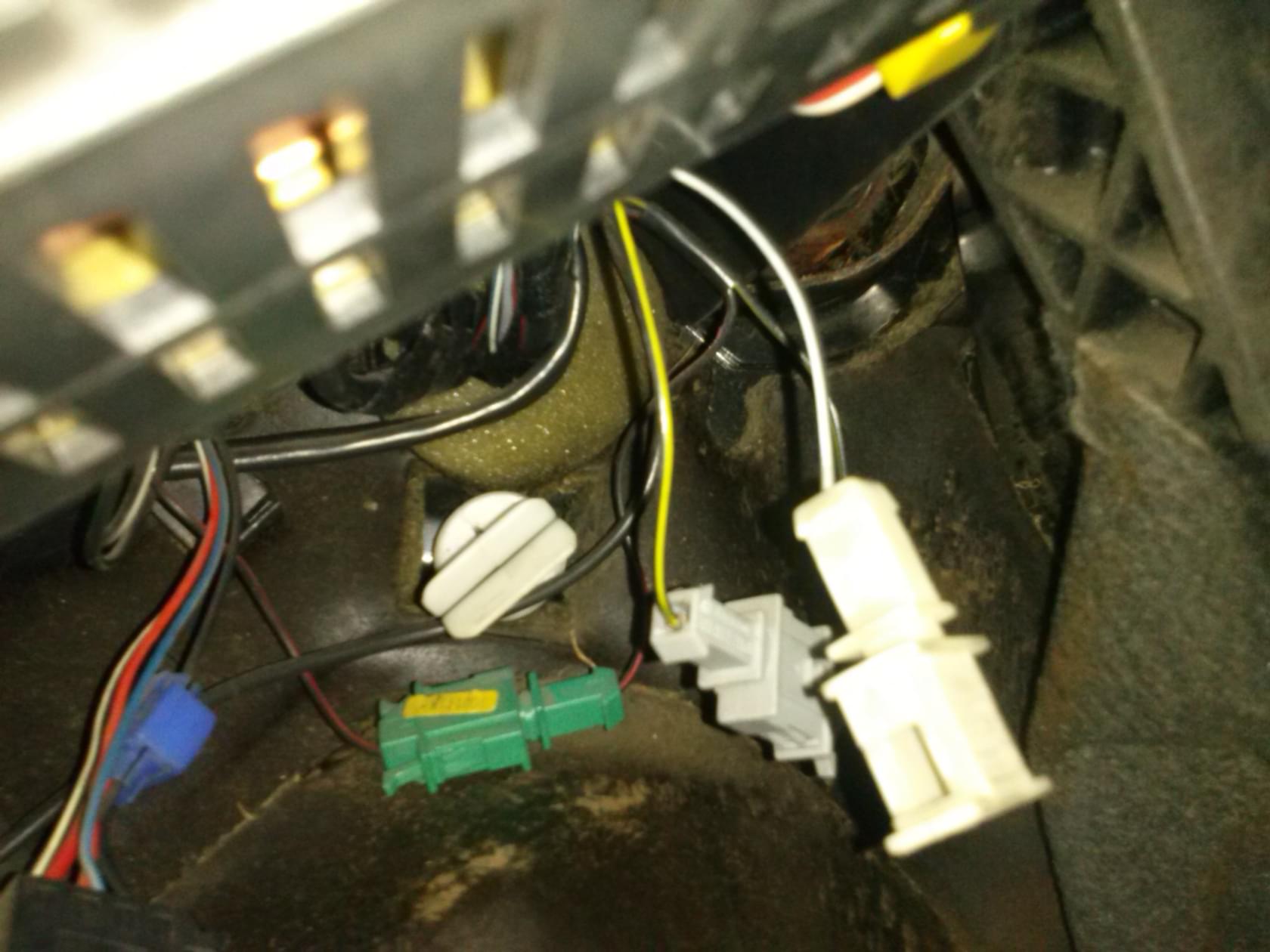

Mam jeszcze też nie podłączone kostki ..




Prosze pomózcie co mam z tym zrobić czy w tym jest centralny zamek ?
Rozebrałem obicia drzwi silowniki są podlączone
Nie wiem o co tu chodzi..
Pomoże ktoś ?
Z Góry Dziękuje

http://www.elektroda.pl/rtvforum/files- ... c1_138.jpg

ze schematu wynika, że ta kostka z zieloną naklejką to sterownik centralnego. dioda pewnie miga kiedy otwierasz/zamykasz drzwi. tylko nie sugeruj się kolorami kabli z centralki. Patrz na kolory kabli z instalacji auta, które są polutowane. rozpiska jest na forum gdzieś.

i napisz coś więcej, bo rozumiem że masz ten alarm, masz założone "siłowniki" w drzwiach takie jak się kupuje na alledrogo (nie masz ori centralnego ?).

a co do przekaźnika. to przekaźnik dajemy kiedy np. alarm w momencie otwierania/zamykania podaje impuls masy, a np. my potrzebujemy sterowania plusem.

według tego schematu to wszystko jest tak podłączone
wydaje mi się że siłowniki są orginalne ale nie działają po przekręceniu kluczykiem
musze osobno otwierać drzwi a dioda nie mruga wgl

Jouza,

tzn. ori centralny w golfie to pneumatyk, jak masz takie siłowniki link, to po prostu są dołożone.

wniosek jest jeden.w aucie nie miałeś centralnego. a ten alarm który pokazujesz zapewne działa, ale bez pilota nic nie zrobisz.


edit1@

Dobra bo głupoty wypisuję. Chciałem żebyś zapodał masę na pinn 85 przekaźnika, ale to głupi pomysł stanowczo W pracy nie mogę jpgów zoomować. Nie podpinaj niczego do przekaźnika, bo to przekaźnik od blokady zapłonu.

tutaj masz dokładnie: http://autoalarmy.nspcm.webd.pl/instruk ... er-WRC.pdf

jedyne co możesz zrobić to szukać pilota i go zaprogramować, bo się da. bez pilota centralny nie będzie działał. Kluczykiem możesz tylko pojedyńczo drzwi otwierać.

dzięki chłopaki a jak moge kluczyk dać i jak zaprogramować go ?

strzelu napisał(a):bez pilota centralny nie będzie działał. Kluczykiem możesz tylko pojedyńczo drzwi otwierać.

Mylisz się, zamknięcie drzwi kluczem powinno też zamknąć pozostałe drzwi (chyba że akurat ten konkretny sterownik jest tak skonstruowany, ale to by było głupie)

Do tego ktoś zaizolował kable szara tasmą do pakowania paczek pełna profeska

dokladnie..
profeska..
zamurowało mnie jak to zobaczyłem..

Jouza, podumowując radzę ci zakup nowego alarmu lub sterownika centralnego zamka, ponieważ szukanie nowego pilota do tego zestawu co masz jest kłopotliwe i nie wiadomo czy sam alarm nie jest zepsuty. Wykorzystując istniejące podłączenia każdy elektryk zrobi to za godzinę za niewlekie pieniądze, a jeśli chcesz sam to porad jest bardzo dużo na tym i każdym innym forum VW czy elektrodzie. To z zieloną naklejką nie wiem co to jest, naopewno nie sterownik do centrala, być może przerzutnik dla zmiany biegunowości zasilania siłowników lub pomki. Wolne wtyczki są rzeczą normalną to zostaw w spokoju.
