PODŁĄCZENIE OBD II

przez **glabik95** » 19 sty 2014, o 19:55

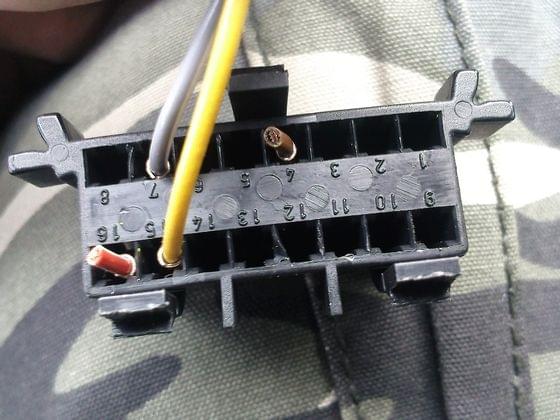

Witam. Kupiłem Golfa III 93r po przeróbce silnika z 1.9 TD na 1.9 TDI 90KM. Znalazłem wtyczkę OBDII no ale idąc po kablach okazało sie że jest tylko podłączony + i - czyli czerwony i brązowy. Przez to wówczas samochód nie może nawiązać połaczenia z Vagiem itp. Pomoże ktoś ? Jak i gdzie podłączyć dwa pozostałe kable ? Mam żółty i taki siwo-biały. Jeżeli ten temat już był to bardzo przepraszam jak również przepraszam jeżeli umieściłem go w nieodpowiednij dziale

Poomóżcie ! Pozdrawiam

przez **adams** » 19 sty 2014, o 20:06

Może pomoże ?

przez **glabik95** » 19 sty 2014, o 20:52

no nie bardzo ale dzięki za chęci

kable do wtyczki mam podłączone prawidłowo no ale gdzie dalej te kable mają byc podłączone ? tego nie wiem

przez **killah** » 20 sty 2014, o 09:38

jak masz resztę instalacji poprawnie to nad skrzynką bezpieczników masz mostek linii K oraz L i tam podpinasz te 2 kabelki. Tam schodzą się linie K poduszek, abs oraz silnika.

przez **glabik95** » 20 sty 2014, o 12:07

No dobra

to już coś

ale żółty kabel mam wpięty do wtyczki z tym siwym a siwy jest obcięty

i co z tym dalej zrobić ?

przez **killah** » 20 sty 2014, o 13:21

glabik95 napisał(a):No dobra to już coś ale żółty kabel mam wpięty do wtyczki z tym siwym a siwy jest obcięty i co z tym dalej zrobić ?

Linię L (żółty)masz widocznie ok. L wpina się praktycznie w tym samym miejscu co K nad bezpiecznikami. Niestety nie pamiętam już gdzie dokłądnie to było ale na forum powinno to być. Jak już połączysz od wtyczki obd2 w desce do skrzynki bezpieczników to powino wszystko prażyć. W jak będzie problem to sprawdź połączenia od wtyczki do komputera (sprawdź sobie w schematach sterownika który pin to linia K oraz L) za pomocą miernika czy sygnał idzie.

przez **pablomed** » 20 sty 2014, o 15:24

Konkretnie nie pmogę ale o ile wiem sterownik silnika TD nie miał diagnozy, trzeba gdzieś wyszukać które piny sterownika z Tdi sa odpowiedzialne za OBD i je podpiąc. No i niema obd II w mk3, co najwyżej wtyczka mogła być pojedyncza ale tylko na 4 kable więc to defacto obd I. Będzie trzeba pewnie kable pociągnąć od sterownika bo przy przekładce silnika tego nie zrobiono. Zalezy czy wiązka stara przerabiana czy przyszła razem z zsilnikiem od TDI

przez **k-m-r1** » 20 sty 2014, o 16:09

http://forum.vwgolf.pl/viewtopic.php?f=140&t=363729

szukanie nie boli a nikt nie szuka!!! rozpiska pinó skrzynki i ECU jest na necie ale kto by tam na google wchodził bo łątwiej post dac niżposzukac przewodów

obcinanie orzewodów czesto było jako zabezpieczenie przed wpięciem sie i wyłączeniem imobilaizera ale coś za coś
