Problem z kostkami

przez **Pascal** » 8 cze 2009, o 13:55

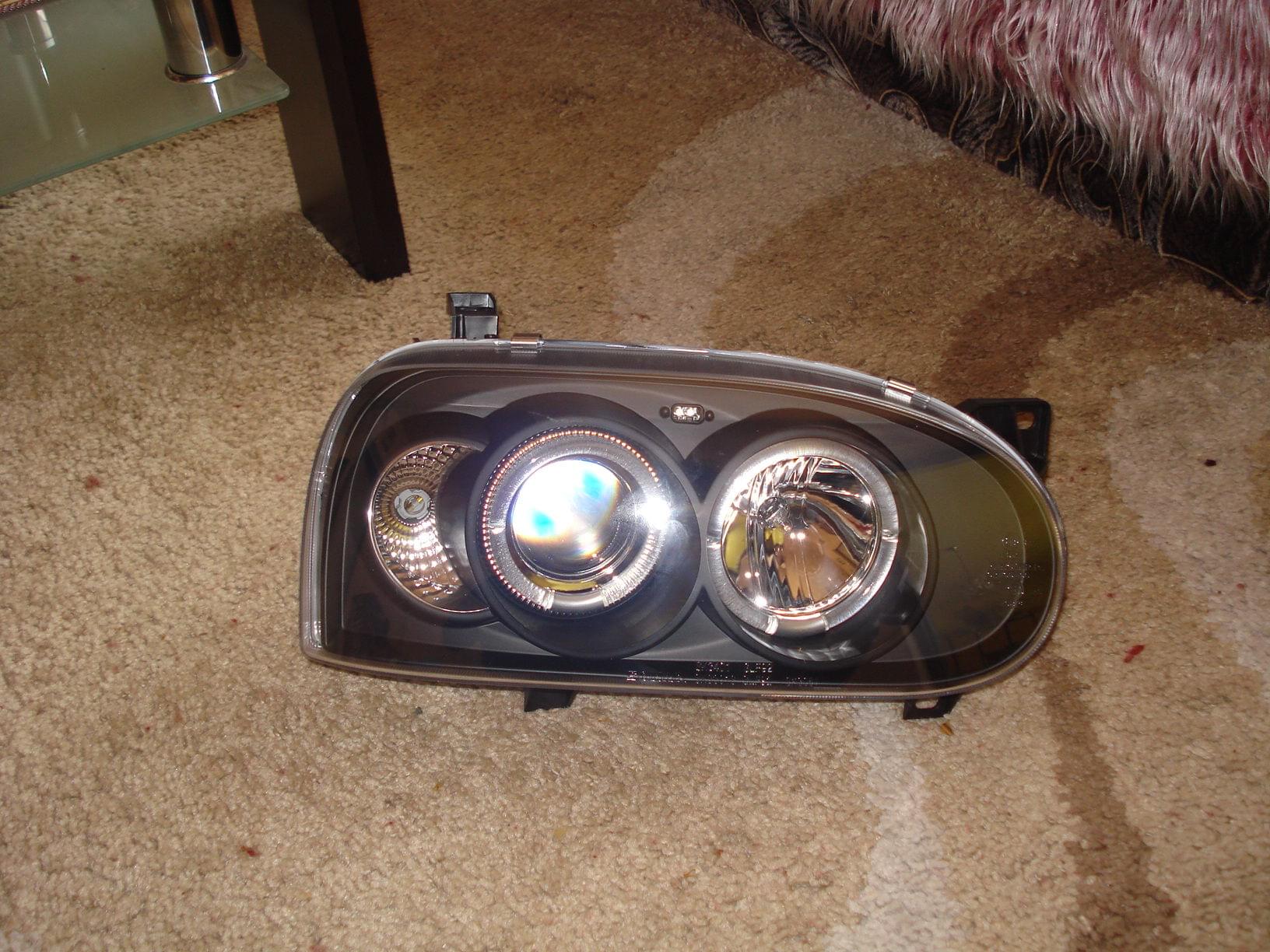

Panowie wreszcie przyszły lampki do mojego MK3.

Ale jak zawsze musiał pojawić się problem....Kostki przy nowych lampach nie pasują do wejść jakie mam w golfie....

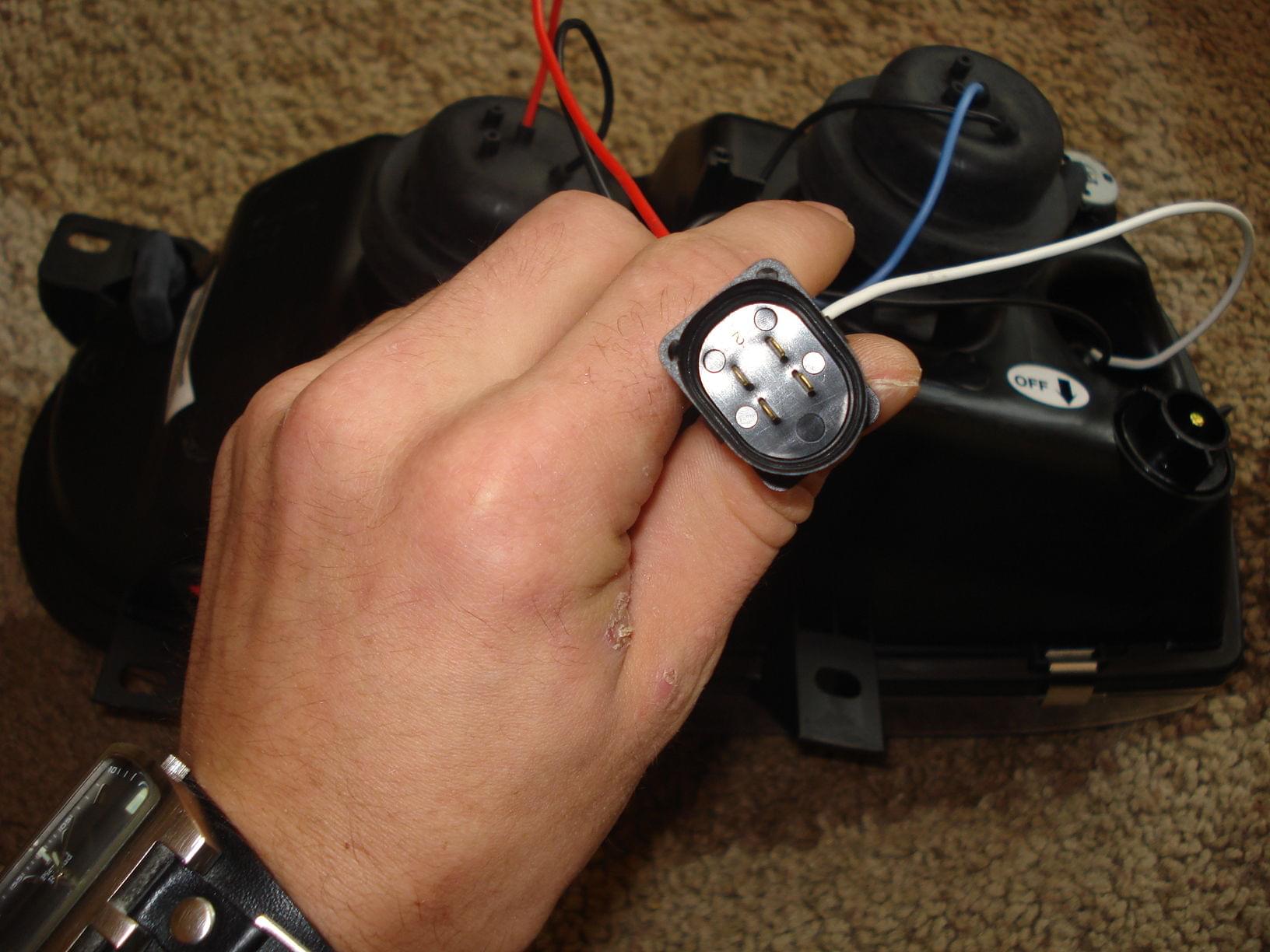

Wejście na nowych lampach:

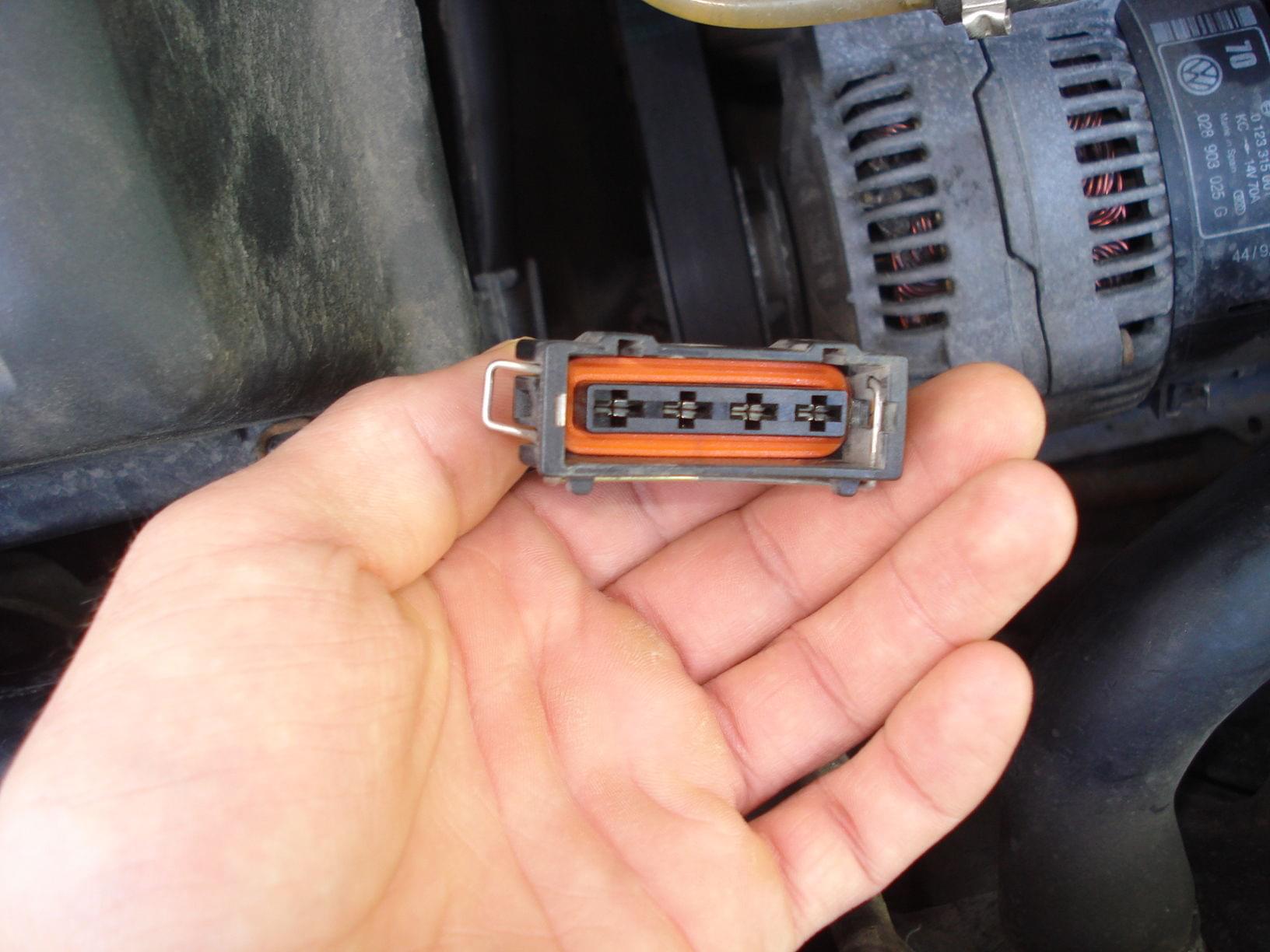

Moja instalacja w golfiku:

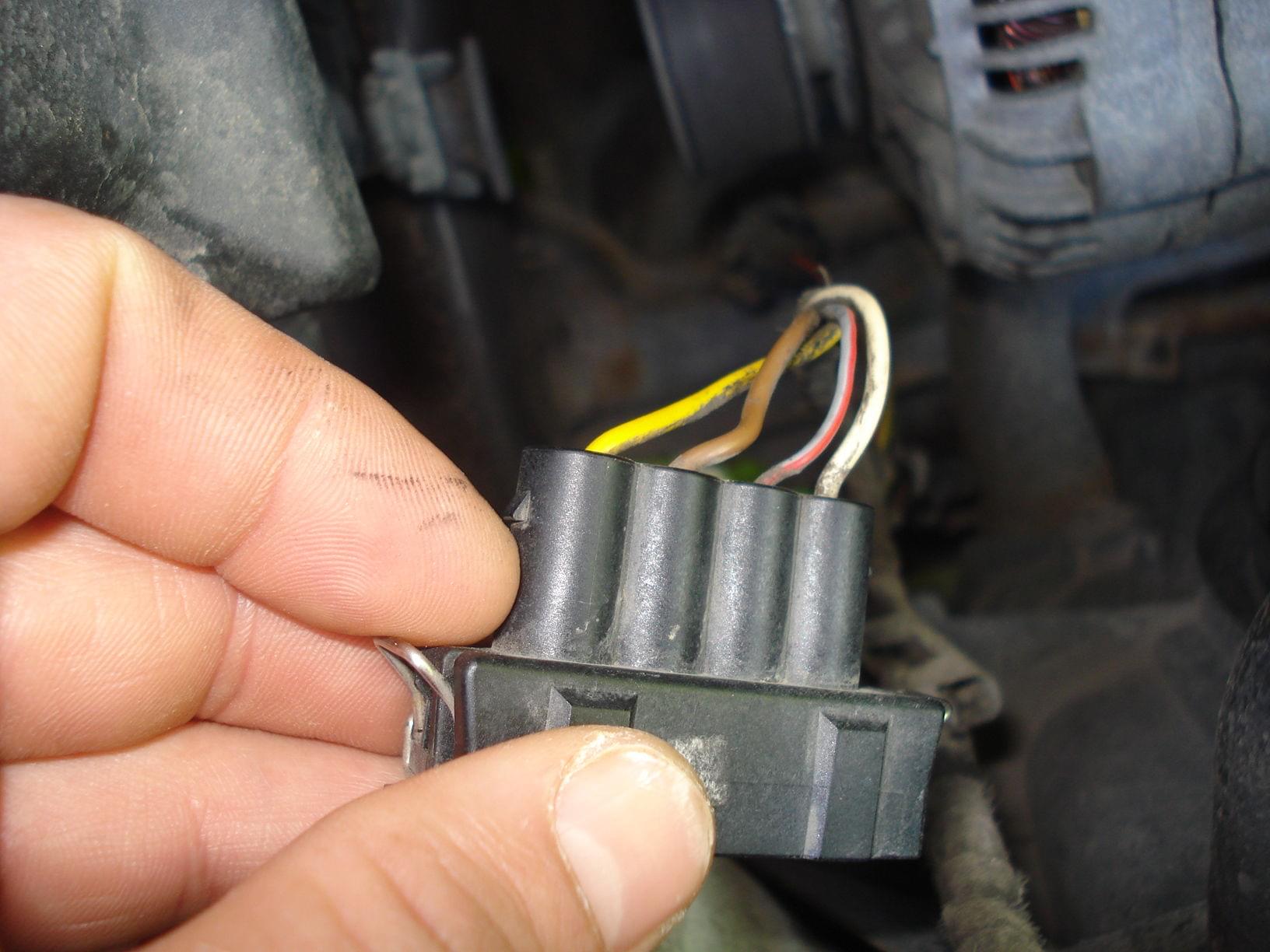

Kolory kabli:
-żółty,brązowy,czerwono-szary,biały

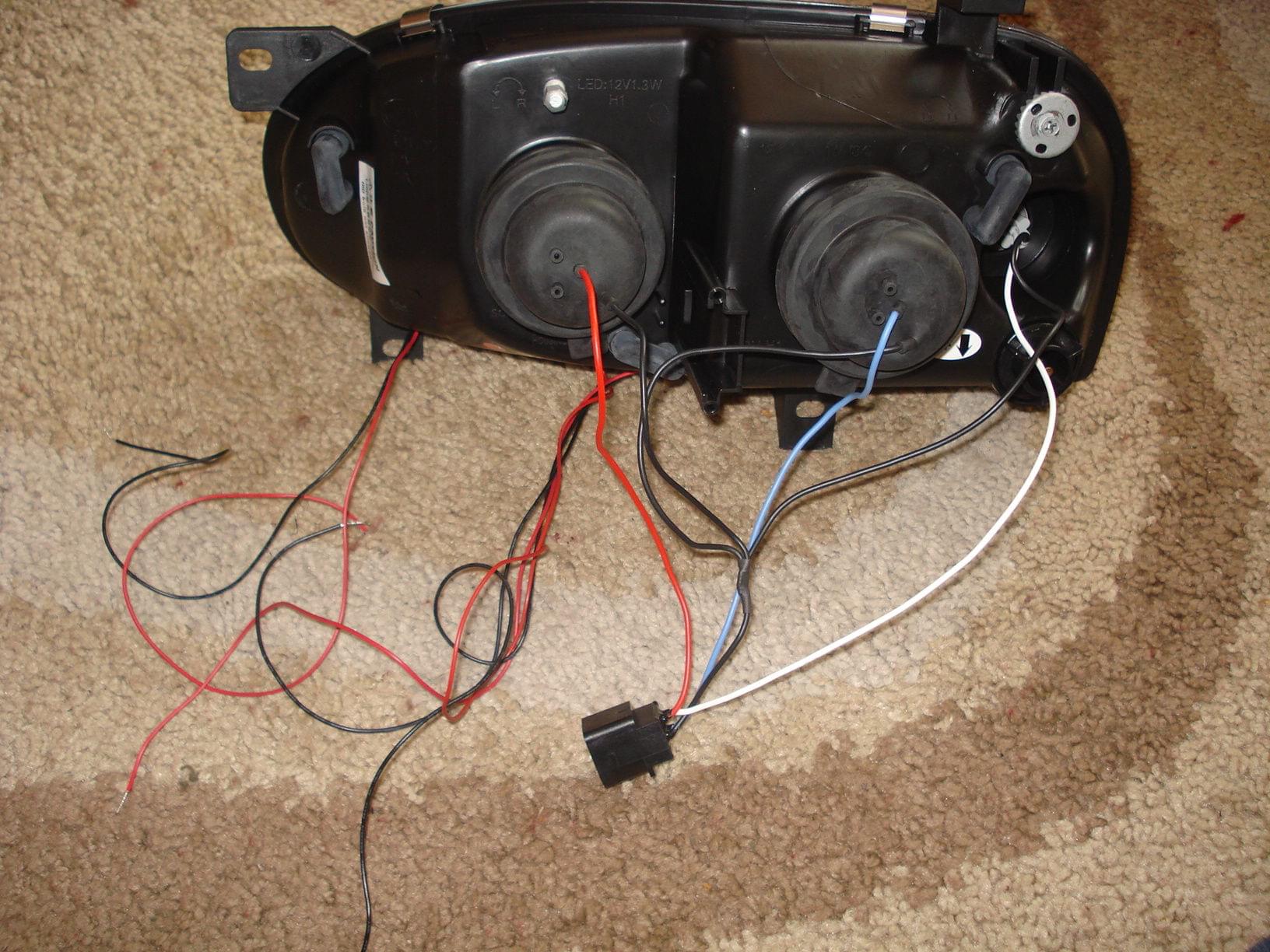

Kolory kabli na nowych lampach(zdjęcie na samym dole)
-czerwony i czarny,dwa czarne,niebieski i biały

W związku z tym moje pytania sa następujące jak to podłączyć?Wytłumaczcie mi to jak najprościej tylko możecie.

Na zdjęciu poniżej z lewej strony jest 5 kabli...podejrzewam ze sa one od sterowania elektr.(czewrony i czarny oraz dwa czerwone i jeden czarny)Takowego sterowania nie mam zainstalowanego w moim MK3 a chciałbym takie miec.Co muszę kupić zeby to smigało?

Proszę o pomoc :-)

[ Dodano: 2009-06-08, 14:57 ]
Aha zapomniałem posiadam takie żarówki H4:

Czy jak je wstawie do tych lamp czy coś się stanie?

przez **swatu** » 8 cze 2009, o 16:05

zarówki tylko H1
wiesz co dzis ci wieczorem dam schemacik ja ja mam podpiete bo akurat bede w aucie takze wszystko jasno ci rozrysuje

przez **Stealth** » 8 cze 2009, o 17:54

A to w tych lampach, jak kupiłeś to nie było żarówek? Tam wchodzą H1 + H1, tak jak pisał swatu. a co do wtyczki, to mógłbyś podjechać na szrot i tam byś znalazł bez problemów. A jeśli nie masz we włączniku pokrętła, którym reguluje się wysokość świecenia to musisz sobie taki kupić - bez tego nie da rady regulować - polecam odwiedzenie szrotu.

przez **Zico63** » 8 cze 2009, o 18:33

żółty z samochodu (mijania) do niebieskiego;
biały (drogowe) do czerwonego;
szaro-czerwony (pozycyjne, na drugiej stronie będzie to szaro-czarny) do białego;
brązowy (masa) do czarnych.
Silniczki (?) czarny pewnie masa a czerwony do mijania (żółtego/niebieskiego) i wówczas brakuje jednego kabla. Podejrzewam jednak, że nie są to silniczki.
Podpinaj do akumulatora poszczególne kabelki z włożonymi żarówkami i patrz co świeci; pamiętaj - czarny w tych akurat lampach to masy.
P.S. Wydaje mi się, iż Kolega Marcinkoz 2910 ma takie lampki, gdy zjawi się na forum - na pewno pomoże autorytatywnie.

przez **marcinkoz2910** » 8 cze 2009, o 19:55

Do tych lamp wchodzą tylko H1 na mijania i H1 na drogowe

Te przewody od lamp kolega Zico już opisał to nie ma problemu

A te cienkie to są tak któreś z nich dwa to są od ringów co są dookoła soczewki i długich a pozostałe dwa to są od takich dwóch diod LED co są na górze po środku lampy

Najlepiej pojedyńczo je podłączać pod 12V na aku i opisywać sobie przewody i potem już według uznania podłączać :ok:

A jak nie chcesz ciąć przewodów to poszukaj na allegro przejściówek kiedyś takie były na 100%

przez **swatu** » 8 cze 2009, o 20:13

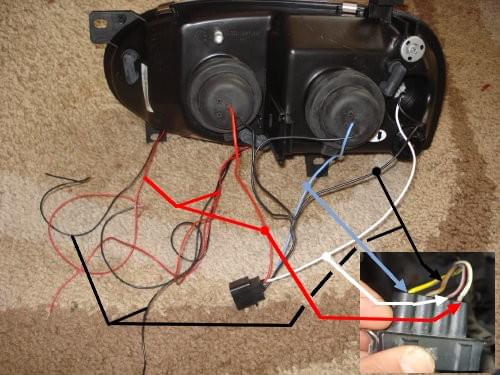

: 6.jpg (37.6 KiB) Przeglądane 523 razy

biały od wtyczki do czerwonych w lampie
zółty od wtyczki do niebieskiego w lampie
czerwono szary od wtyczki do białego w lampie
brazowy od wtyczki do czarnych w lampie

a te cieniutkie kabelki laczysz wszystkie razem powinno ich byc 4 w jednej lampie i podlanczasz je :
czerwony do bialego
czarny do brazowego

przez **Zico63** » 8 cze 2009, o 20:17

A czemu te "ringi", czy co to tam jest, są do drogowych podłączane - a nie pod pozyczyjne czyli szaro-...?

przez **marcinkoz2910** » 8 cze 2009, o 22:08

Te ringi może autor podłączyć jak się mu tylko podoba nie musi być tak jak pisze swatu,

Ja np. miałem ringi na pozycyjnych a diody LED te dwie małe na osobny włącznik

Ale pole do popisu tu jest ogromne :cwaniak:

przez **Pascal** » 9 cze 2009, o 10:59

dzieki chlopaki juz lece montowac....punkciki poleciały.Serdeczne dzieki!!!jak tylko podlacze i bede miał chwilke to wstawiam foty :-D

[ Dodano: 2009-06-09, 13:46 ]
Lampki podłączone identycznie jak pokazał na rysunku Swatu i Zico 63 opisał :-D

.Dzieki jeszcze raz chłopaki.W szczególności dla Swatu....pisał na PW,rysunek pierwsza klasa i wogole....Kolego Stealth żarówki były H1 ale myślałem że H4 wejdą a fajne są bo w nocy ostro dawały....a co do sterowania wysokością to mam :oops:

az wstyd sie przyznac ze nie wiedzialem ze to jest sterowanie elektr.ale przy okazji dzisiejszego przeglądu na diagnostyce dowiedziałem sie ze prawy silniczek nie działa(w krotce kupie)Fotki zrobie za dnia i dzis w nocy.zastanawia mnie tylko jedno ale moze mi sie wydaje ze te ringi nie swieca ale to okaze sie nocą...

Panowie :padam:
