Schemat Elektryczny Climatronic (ECON)

Postprzez BialyUst » 5 maja 2015, o 17:30

witam potrzebuje schemat elektryczny od climatronica z Econem

instalacja z pod maski auta
Avatar użytkownika
BialyUst
Members

Posty: 1559
Dołączył(a): 3 lis 2008, o 21:31
Lokalizacja: GSL

Schemat Elektryczny Climatronic (ECON)



Postprzez fiszerman » 17 maja 2015, o 12:07

też by mi się przydał schemat do ori climatronica z funkcją econ z rocznika 1996-1997
fiszerman
Czytacz

Posty: 91
Dołączył(a): 6 paź 2012, o 17:05
Lokalizacja: WSE

Re: Schemat Elektryczny Climatronic (ECON)

Postprzez Adrian123 » 11 lip 2015, o 12:24

Posiadam takie schematy w języku niemieckim. Zainteresowani jeszcze??
Oj tam oj tam, Vento to też golf... tylko sedan :)
Adrian123
Berbeć

Posty: 14
Dołączył(a): 12 lip 2014, o 08:54
Lokalizacja: Mrągowo

Re: Schemat Elektryczny Climatronic (ECON)

Postprzez fiszerman » 11 lip 2015, o 17:08

tak podeślij jak możesz
fiszerman
Czytacz

Posty: 91
Dołączył(a): 6 paź 2012, o 17:05
Lokalizacja: WSE

Re: Schemat Elektryczny Climatronic (ECON)

Postprzez Adrian123 » 12 lip 2015, o 12:04

Proszę bardzo schematy Climatronic ECON. Schematy są dla różnych silników tylko trzeba zwracać uwagę, niektóre połączenia są specjalnie oznaczone (tylko dla silnika np. ADZ). Ja bez problemu rozszyfrowałem z tych schematów każdy najmniejszy nawet kabelek, każde połączenie.
Najważniejsze to kolory przewodów jeśli macie oryginalne wyszarpane wiązki:

ws-weiss- biały
sw- schwarz- czarny
ro- rot- czerwony
br- braun- brązowy
gn- grun- zielony
bl- blau- niebieski
gr- grau- szary
li- lila- coś jak filoet
ge- gelb- żółty
or- orange- pomarańczowy
rs- rosa- różowy

Mogę pomóc w tłumaczeniu, niektóre słowa są trudne i nie znajdziecie ich w tłumaczu google.
Załączniki
<

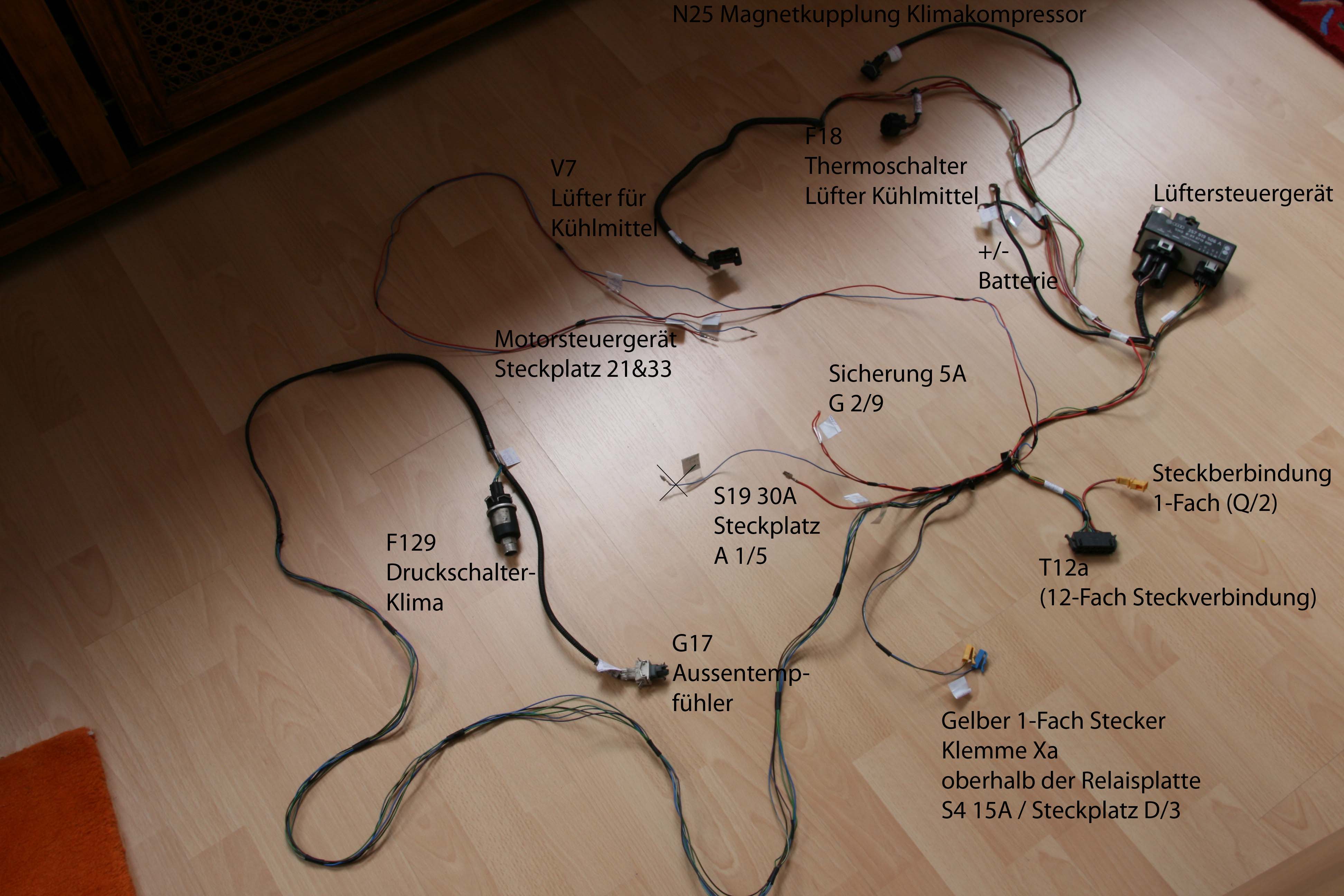

Climatronic MotorKabelbaum.jpg
Zdjęcie gotowej wiązki komory silnika.
<

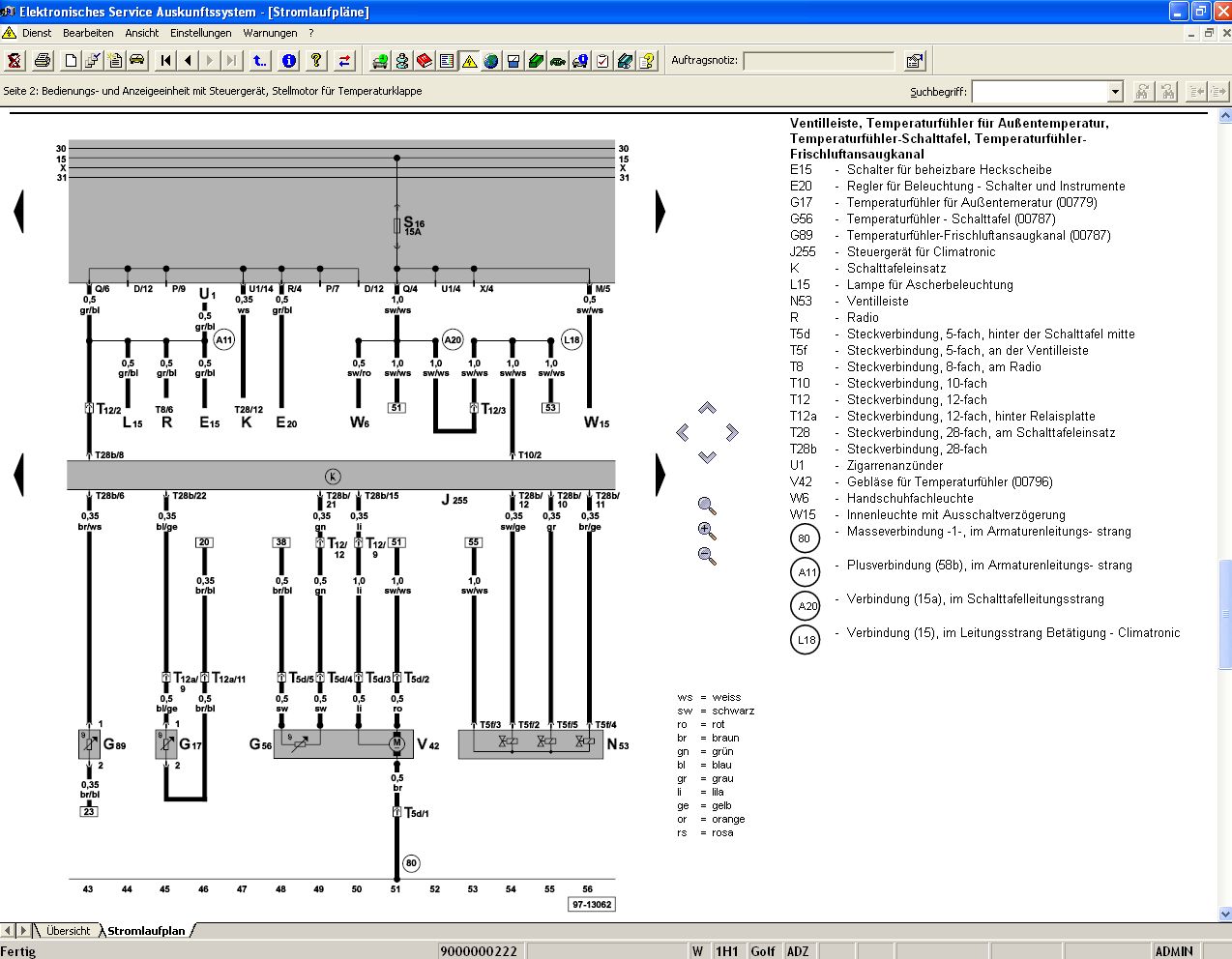

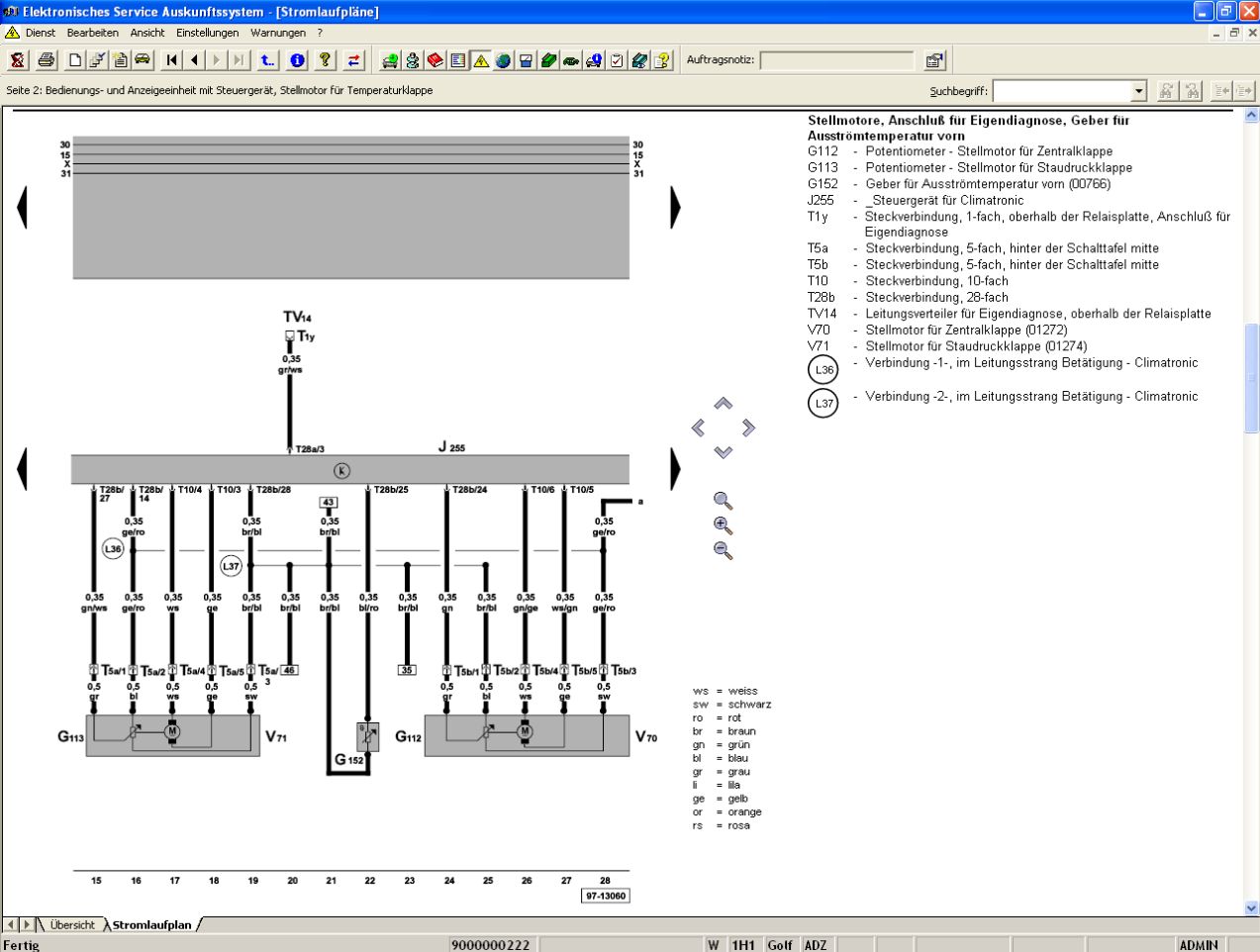

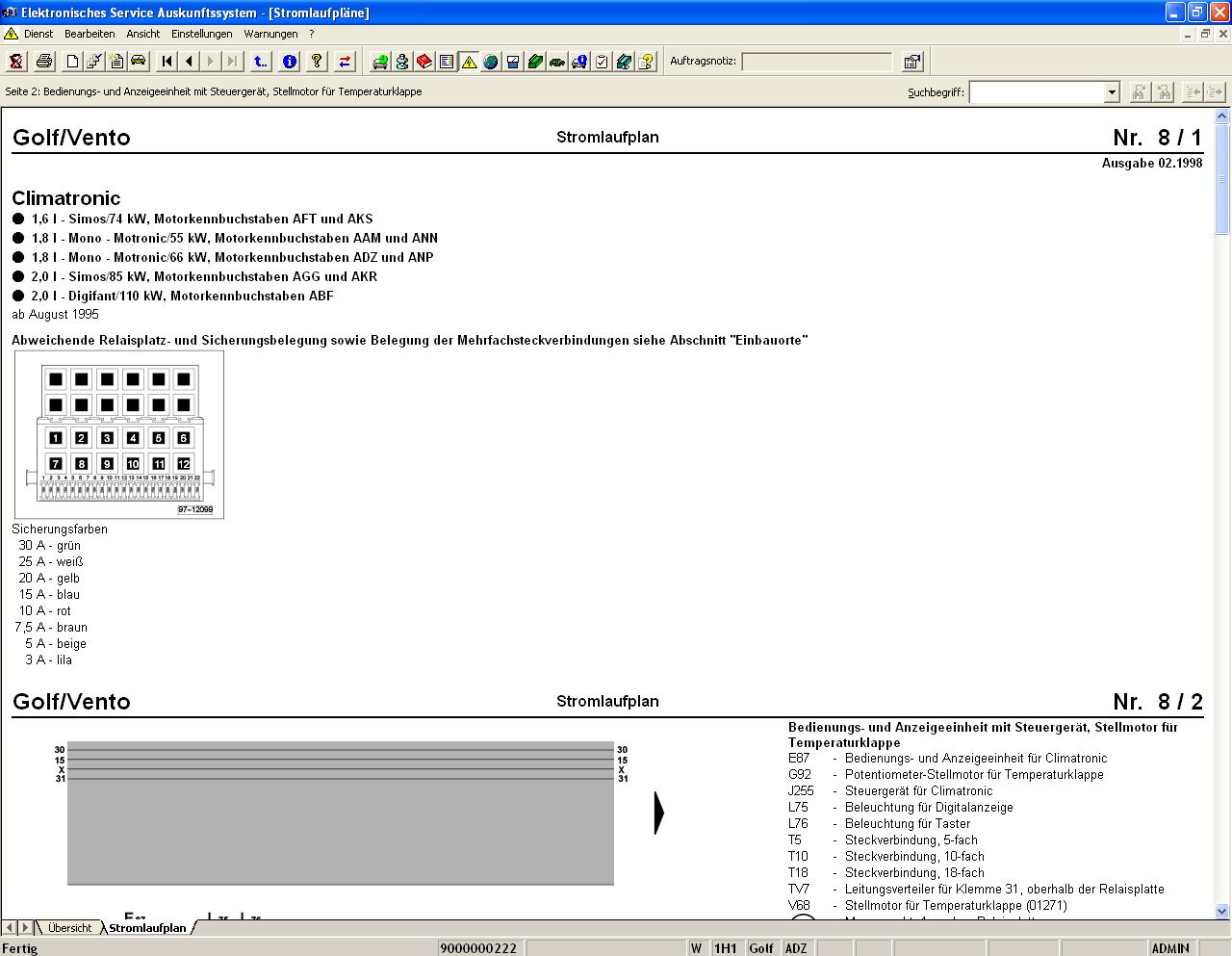

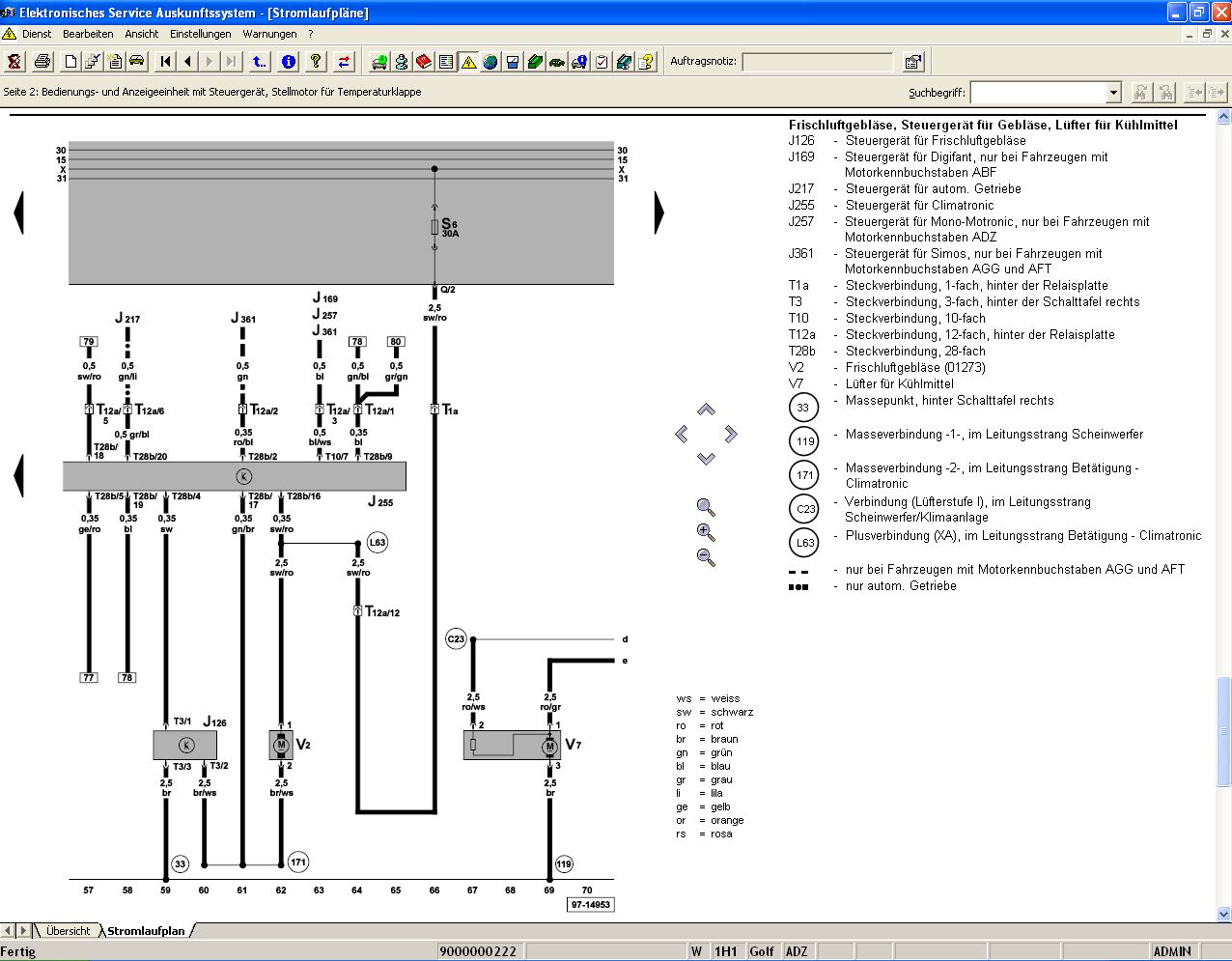

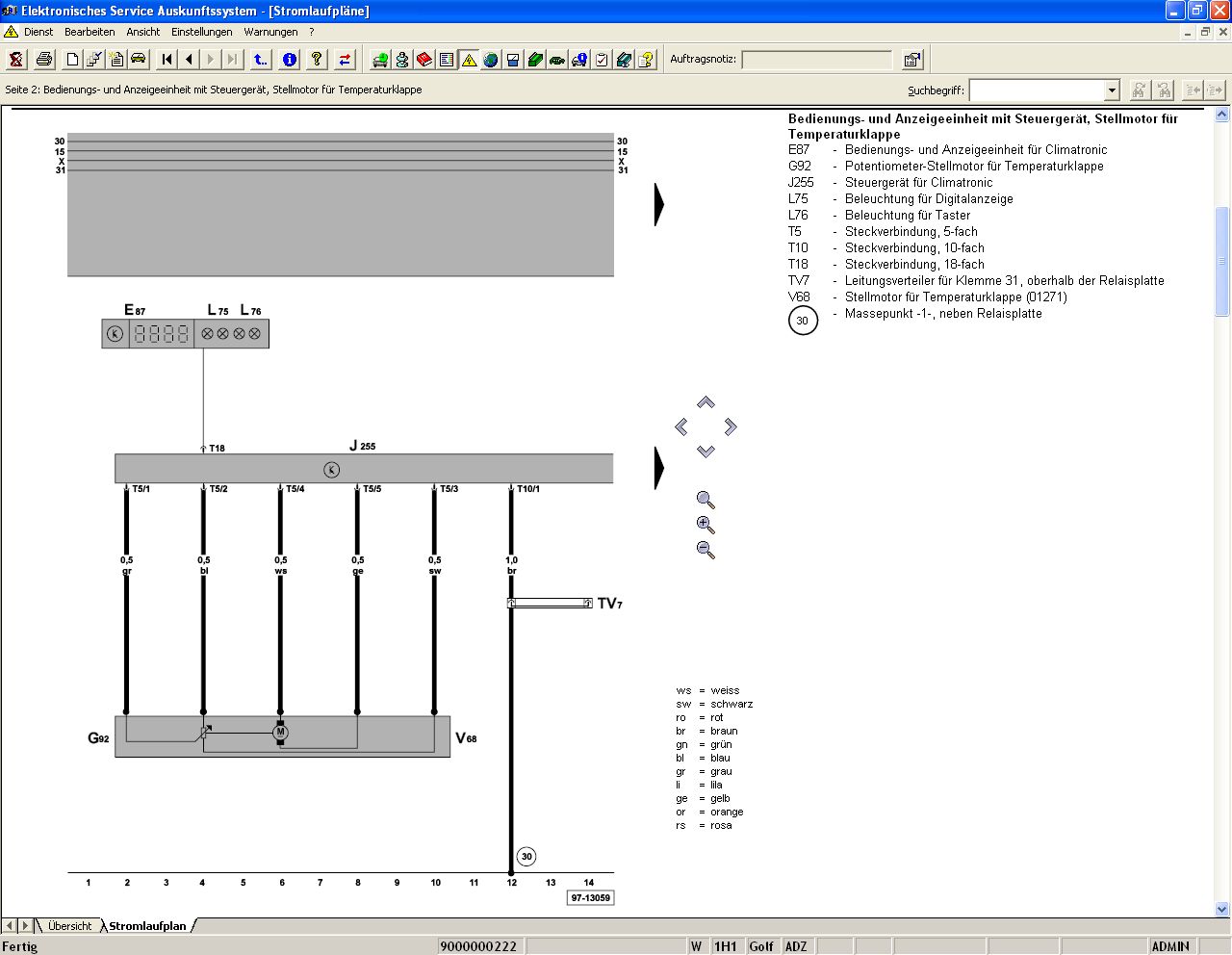

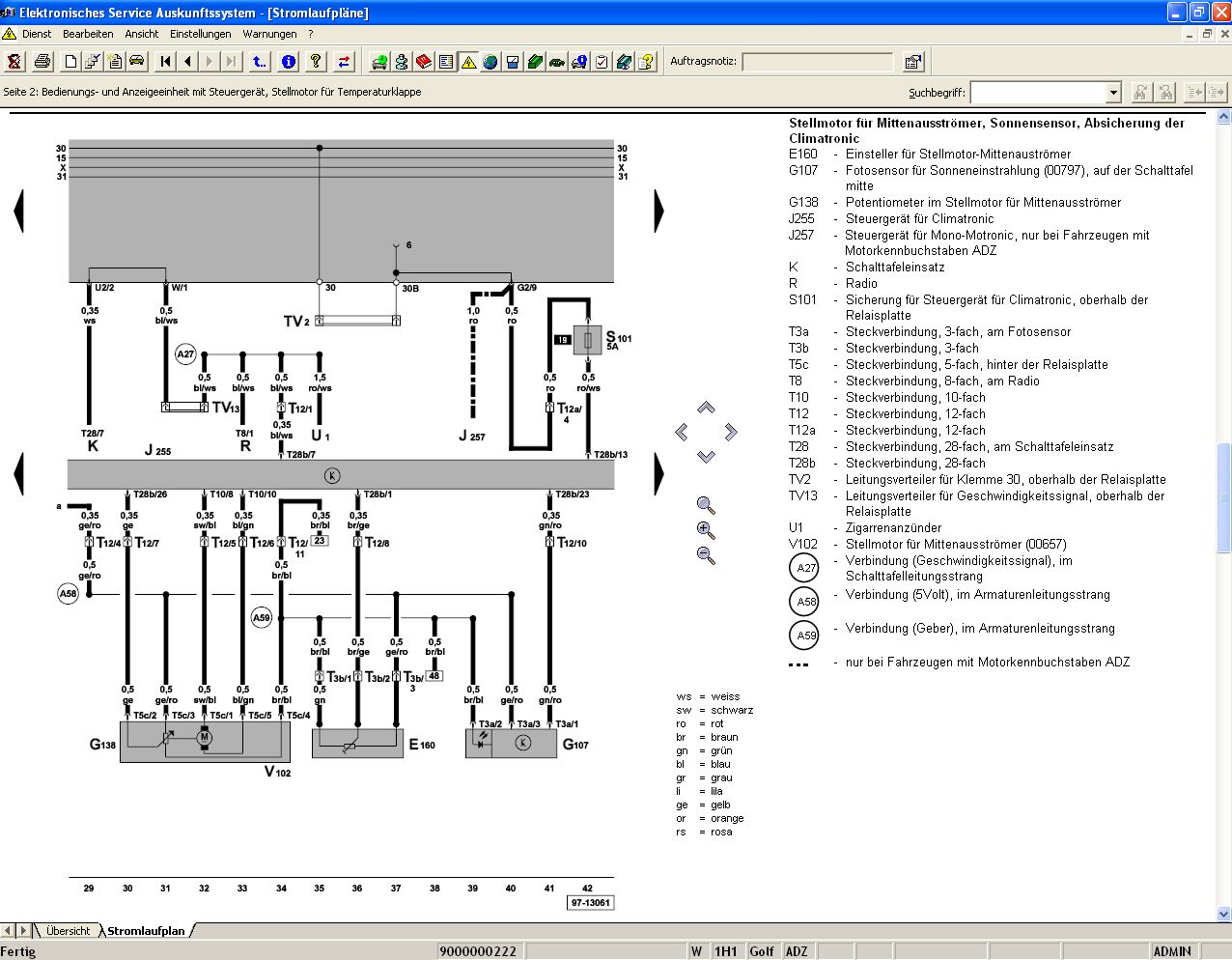

Schemat 6/6
<
Schemat 5/6
<
Schemat 4/6
<
Schemat 3/6
<
Schemat 2/6
<
Schemat 1/6
